| Cos φ | 0.9 |
|---|---|
| Бренд | ЭМШ |
| Вес нетто | 156 кг |
| Вес (кг) | 156 |
| Высота оси вращения (мм) | 180 |
| Высота, мм | 590 |
| ГОСТ | DIN EN 50347-2003 |
| Диаметр вала | 48 мм |
| Длина (мм) | 810 |
| Единица товара | Штука |
| КПД | 90.5 % |
| Класс изоляции | F |
| Материал обмотки | медь |
| Монтажное исполнение | IM1001 (IM1081) IM:B3 |
| Мощность (кВт) | 22 |
| Напряжение (В) | 380/660 |
| Частота вращения (об/мин) | 3000 |
| Номинальный ток | 41 А |
| Страна | Россия |
| Способ крепления | лапы |
| Степень защиты | IP55 |
| Страна производства | Китай |
| Ширина, мм | 450 |

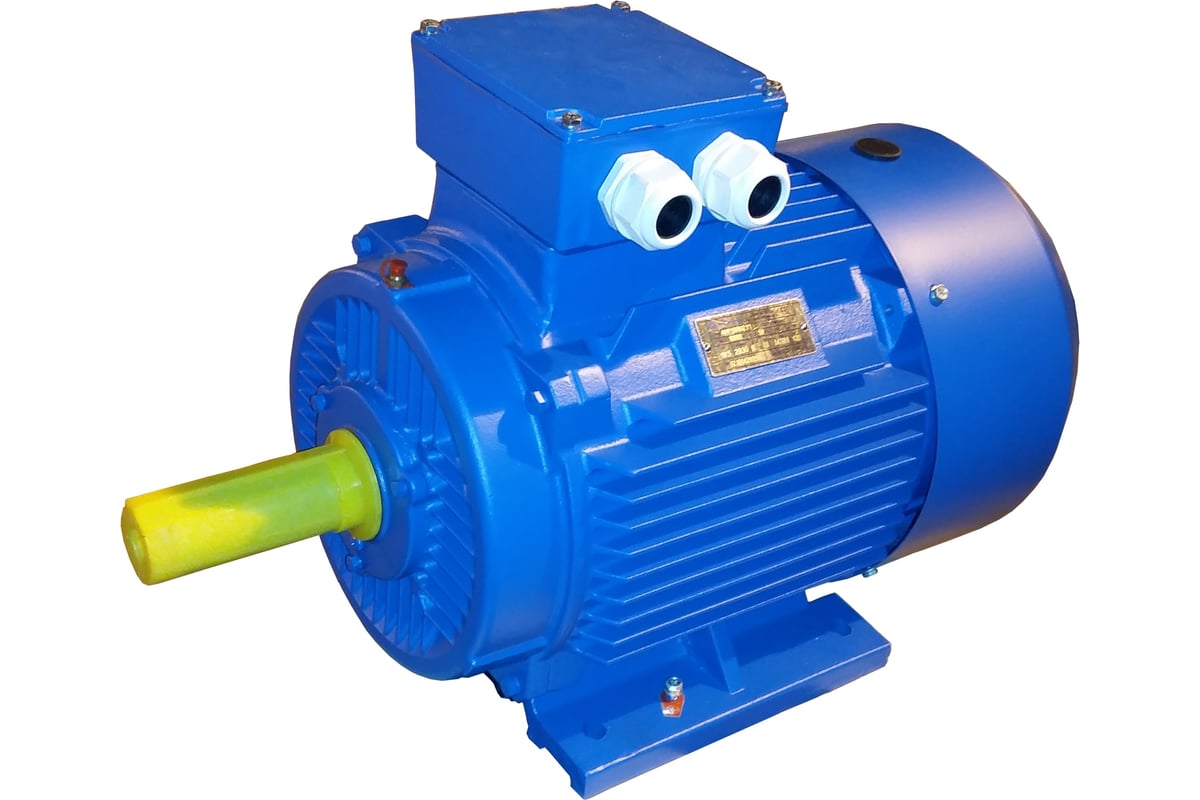

Электродвигатель ЭМШ AIS180М-2 У1 22 кВт
Нет в наличии
от 0,00 ₽
Артикул: MP0002003449 Крутящий момент: 16000 Нм
Скорость вращения: 2120 об/мин
Нет в наличии
от 0,00 ₽
Артикул: MP0002003447 Крутящий момент: 40000 Нм
Скорость вращения: 1700 об/мин
Отзывы
Отзывов пока нет.
