Муфта МУВПТ 400-2000 Н·м

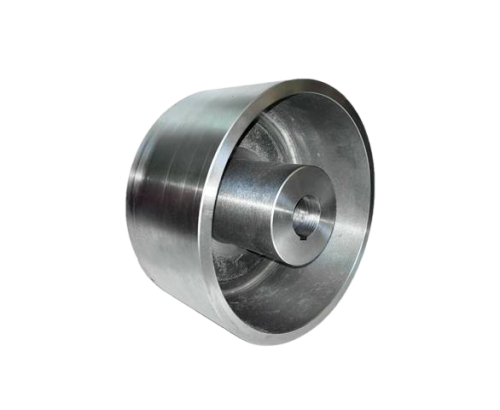

Муфта упругая втулочно-пальцевая с тормозным шкивом (МУВПТ-400) — это надежный соединительный узел, специально разработанный для обеспечения плавности работы и точного торможения механизмов средней грузоподъемности. Интеграция тормозного шкива диаметром 400 мм непосредственно в конструкцию муфты позволяет оптимизировать габариты привода, сохраняя при этом способность передавать номинальный крутящий момент до 2000 Н·м.

Основные Характеристики

• Типоразмер: МУВПТ-400
• Диаметр тормозного шкива: 400 мм
• Номинальный крутящий момент: 2000 Н·м
• Конструкция: Две полумуфты, соединенные пальцами с упругими втулками, одна из полумуфт выполнена в виде тормозного шкива.
• Стандарты: Изготовление в строгом соответствии с ГОСТ или по индивидуальным техническим чертежам заказчика (с учетом требуемых посадочных размеров).

Преимущества Изделия

1. Оптимальный баланс: Муфта разработана для механизмов, где важен баланс между прочностью конструкции и плавностью пуска двигателя.
2. Гашение вибраций: Использование качественных резиновых или полиуретановых втулок позволяет эффективно демпфировать ударные нагрузки, возникающие при частых пусках и остановках крановых механизмов.
3. Компактная компоновка: Совмещение функции передачи вращения и торможения позволяет сократить длину валовой линии, что критично при ограниченном пространстве на раме крана или лебедки.
4. Ремонтопригодность: Простота конструкции позволяет быстро заменить упругие элементы (втулки) или сами пальцы без демонтажа двигателя и редуктора.
5. Точность посадки: Мы производим расточку посадочных мест под валы любой конфигурации (цилиндрические, конические) со строгим соблюдением полей допусков.

Области Применения

МУВПТ-400 (2000 Н·м) является стандартным решением для оборудования среднего класса:

• Механизмы передвижения кранов: Мостовые, козловые краны и кран-балки среднего режима эксплуатации.
• Лебедки: Приводы подъема грузов, где требуется высокая надежность фиксации вала в неподвижном состоянии.
• Конвейеры: Ленточные системы, требующие управляемого торможения при отключении привода.
• Общепромышленное оборудование: Вентиляторы, насосы и компрессоры, работающие в тяжелых условиях с частыми динамическими перегрузками.

Рекомендации по Эксплуатации

1. Мониторинг тормозной поверхности: Периодически осматривайте шкив Ø400 мм. При появлении наклепа, рисок или неравномерного износа поверхность подлежит проточке или шлифовке (в пределах допусков).
2. Состояние втулок: Регулярная проверка упругих втулок — залог долгой службы подшипников редуктора. При появлении люфта в муфте немедленно произведите замену втулок.
3. Чистота узла: Тормозной шкив должен быть чистым. Попадание смазки или масел на поверхность шкива недопустимо, так как это резко снижает эффективность торможения и может привести к перегреву тормозных колодок.
4. Контроль соосности: Убедитесь в отсутствии чрезмерного радиального и осевого биения валов. Это исключит преждевременный выход из строя упругих элементов муфты.

Изготовление по чертежам и ГОСТ

Компания «МетПромМаш» гарантирует высокое качество изготовления МУВПТ-400:

• Индивидуальный подход: Выполнение заказов по чертежам заказчика с нестандартными размерами посадочных отверстий, шпоночных пазов или ширины шкива.
• Контроль качества: Металл проходит входной контроль, а готовое изделие — динамическую балансировку, что обеспечивает отсутствие вибраций при работе.
• Материалы: Использование износостойких марок сталей с последующей термической обработкой для повышения твердости рабочей поверхности тормозного шкива.
