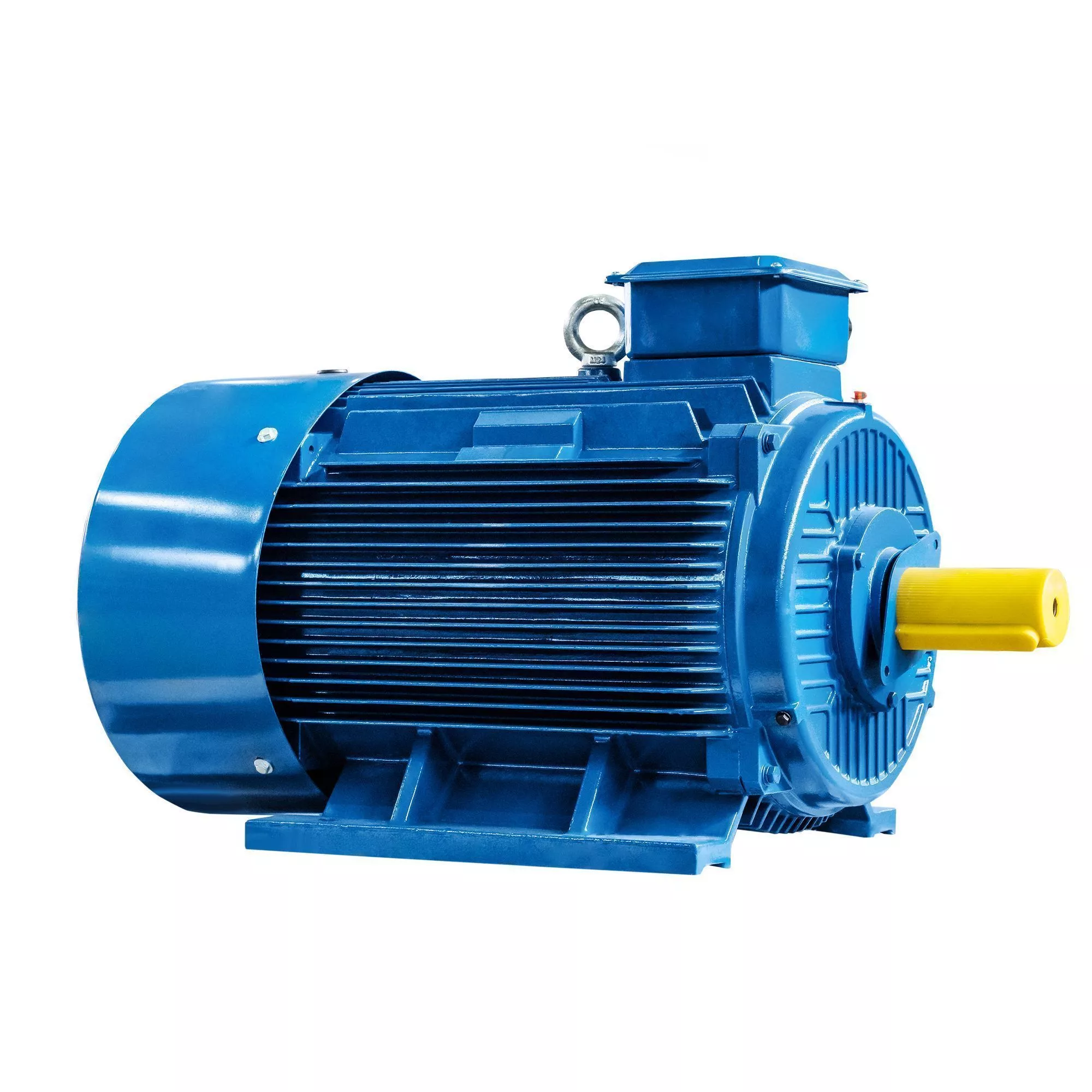

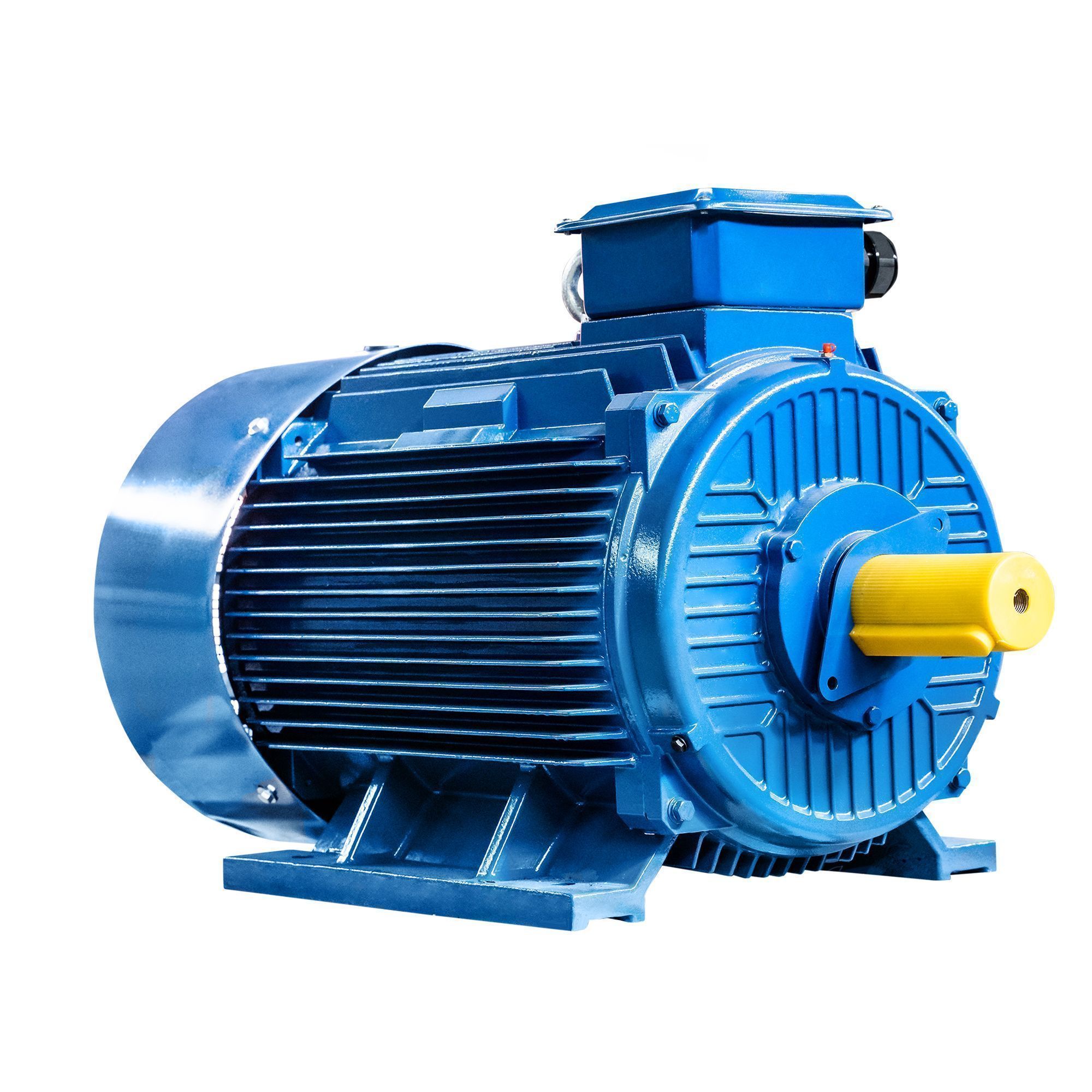

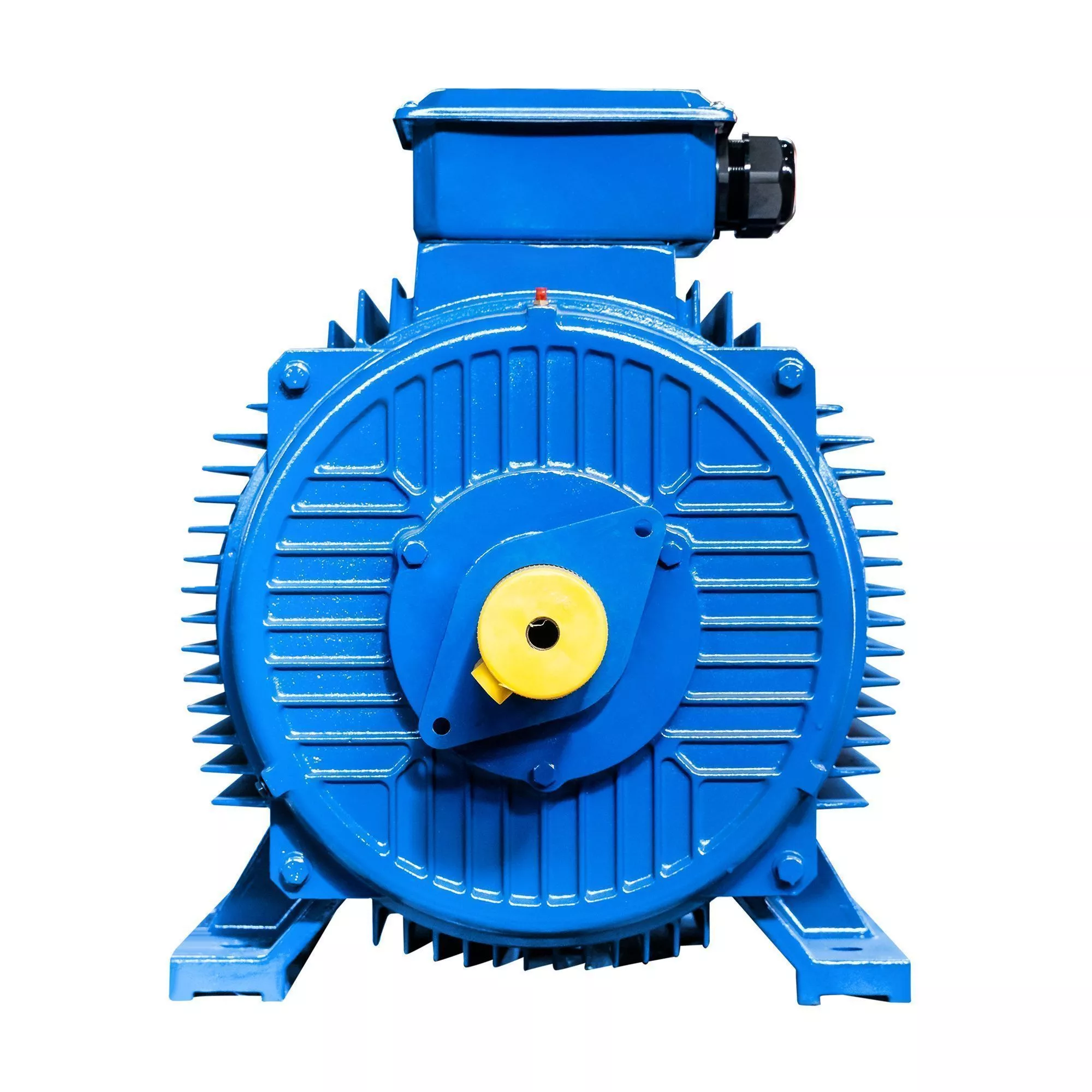

Электродвигатель 5АИ 280 S6 75/1000 IM1001

Общие сведения

• Тип двигателя: Трехфазный асинхронный двигатель с короткозамкнутым ротором.
• Серия: 5АИ (Современная серия асинхронных двигателей, соответствующая международным и российским стандартам по энергоэффективности и надежности).
• Габарит: 280 (Высота оси вращения двигателя, мм).
• Монтажное исполнение: IM1001 (Горизонтальное исполнение на лапах).
• Режим работы: S1 (Продолжительный режим работы, допускающий длительное включение при номинальной нагрузке).

Электрические параметры

• Номинальная мощность: 75 кВт.
• Номинальная частота вращения: 1000 об/мин (соответствует 6-полюсному исполнению при частоте сети 50 Гц).
• Номинальное напряжение: 380/660 В, 50 Гц (возможность подключения обмоток “треугольник” / “звезда”).
• Номинальный ток: Зависит от схемы подключения и напряжения, указывается на заводской табличке.
• Коэффициент мощности (cos φ): Типичное значение для данной мощности и числа полюсов составляет ≥ 0.86.
• Коэффициент полезного действия (КПД): Соответствует классу энергоэффективности IE3 (согласно IEC 60034-30-1). Типичное значение для данной модели превышает 93%.
• Кратность пускового тока (Iп/Iн): Отношение пускового тока к номинальному, обычно в диапазоне 6-7.
• Кратность максимального момента (Мmax/Мн): Отношение максимального момента к номинальному, обычно >2.0, что обеспечивает хорошую перегрузочную способность.

Конструктивные особенности

• Корпус: Чугунный литой корпус, обеспечивающий высокую прочность, механическую жесткость, эффективный отвод тепла и устойчивость к вибрациям. Покрыт антикоррозийным составом.
• Станина: Оснащена массивными крепежными лапами для надежной горизонтальной фиксации.
• Вал: Цилиндрический, стандартные размеры по ГОСТ, имеет шпоночный паз для крепления приводного элемента.
• Подшипники: Высококачественные радиальные шарикоподшипники закрытого типа с увеличенным ресурсом, рассчитанные на длительную эксплуатацию. Предусмотрены патрубки для пополнения смазки.
• Система охлаждения: IC 411 – принудительное воздушное охлаждение. На валу двигателя установлен крыльчатка вентилятора, закрытая защитным кожухом, обеспечивающая эффективный теплоотвод.
• Обмотки статора: Выполнены из медной проволоки с изоляцией класса F (допустимая температура нагрева до 155°С), что гарантирует высокую надежность и стойкость к перегреву.
• Клеммная коробка: Удобно расположена сверху (или сбоку в зависимости от точной модификации IM1001), обеспечивает легкий доступ для подключения силовых кабелей. Степень защиты соответствует IP55.
• Защита от перегрева: Возможность установки терморезисторов (PTC или Pt100) в обмотки статора для дополнительного контроля температуры и защиты (опционально).

Эксплуатационные характеристики

• Уровень вибрации: Соответствует нормам ГОСТ 12.1.012.
• Уровень шума: Не превышает допустимых значений для промышленных помещений.
• Допустимая температура окружающей среды: От -40°С до +40°С (для стандартного исполнения).
• Допустимая высота над уровнем моря: До 1000 м без снижения номинальных характеристик.
• Назначенный срок службы: Не менее 25 лет при соблюдении условий эксплуатации.

Области применения

Электродвигатель 5АИ 280 S6 75/1000 IM1001 является идеальным решением для привода механизмов, требующих высокий крутящий момент и стабильную работу на средних скоростях, включая:

• Промышленные насосы (центробежные, винтовые).
• Мощные вентиляторы и дымососы.
• Компрессоры (поршневые, винтовые).
• Приводы редукторов для конвейеров, подъемных механизмов, кранов.
• Металлообрабатывающие и деревообрабатывающие станки.
• Смесительное и измельчительное оборудование.
• Оборудование цементной, химической, нефтегазовой и горнодобывающей промышленности.

Преимущества

• Высокая надежность и долговечность: Благодаря прочной конструкции, высококачественным материалам и эффективной системе охлаждения.
• Энергоэффективность (IE3): Снижает эксплуатационные затраты и соответствует современным экологическим требованиям.
• Высокий крутящий момент: Обеспечивает уверенный пуск и стабильную работу под нагрузкой.
• Защита от внешних воздействий: Степень защиты IP55 позволяет эксплуатировать двигатель в сложных условиях.
• Универсальность: Подходит для широкого спектра тяжелого промышленного оборудования.

Нормативная документация

• ГОСТ 183-74, ГОСТ Р 51689-2000.
• IEC 60034-1, IEC 60034-30-1.
