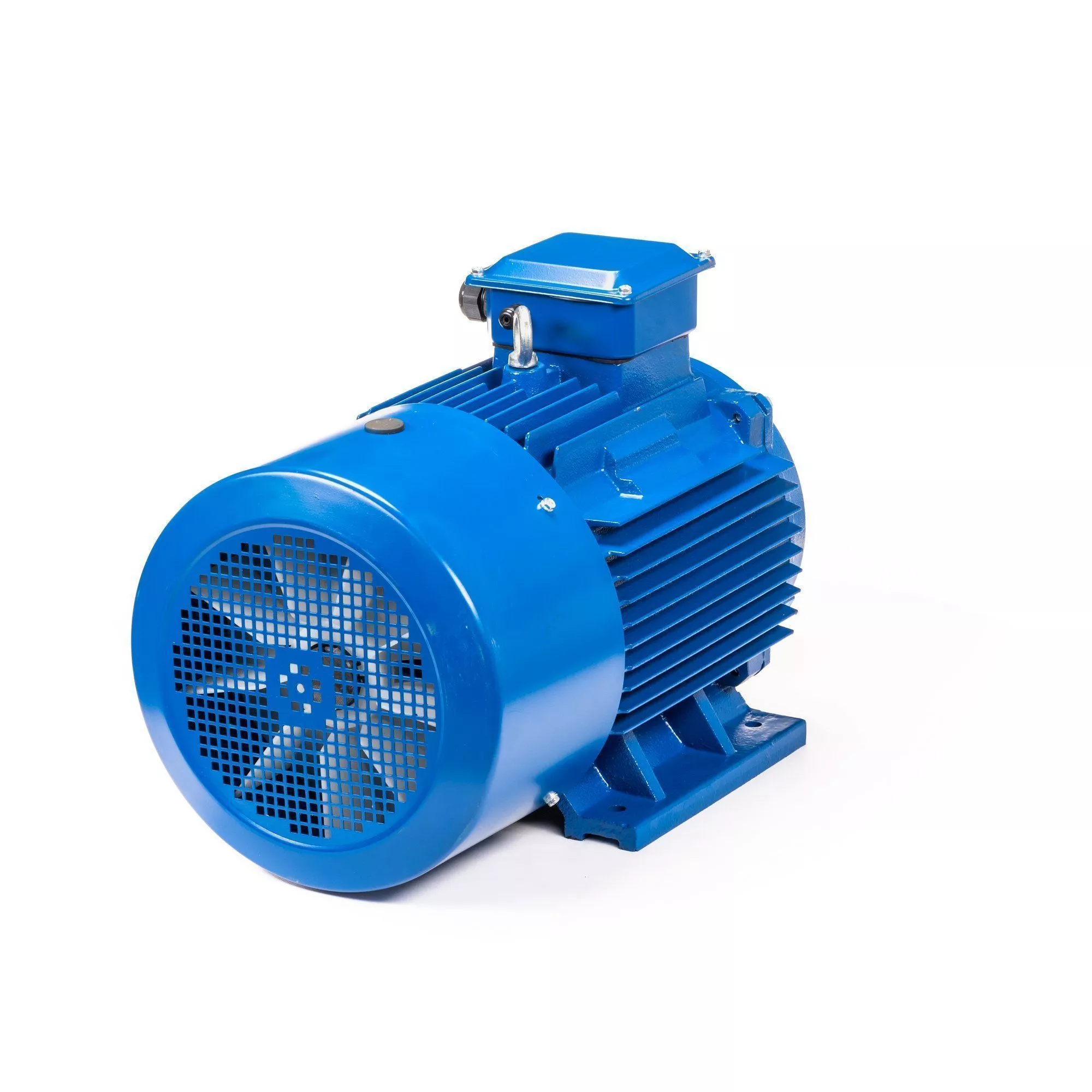

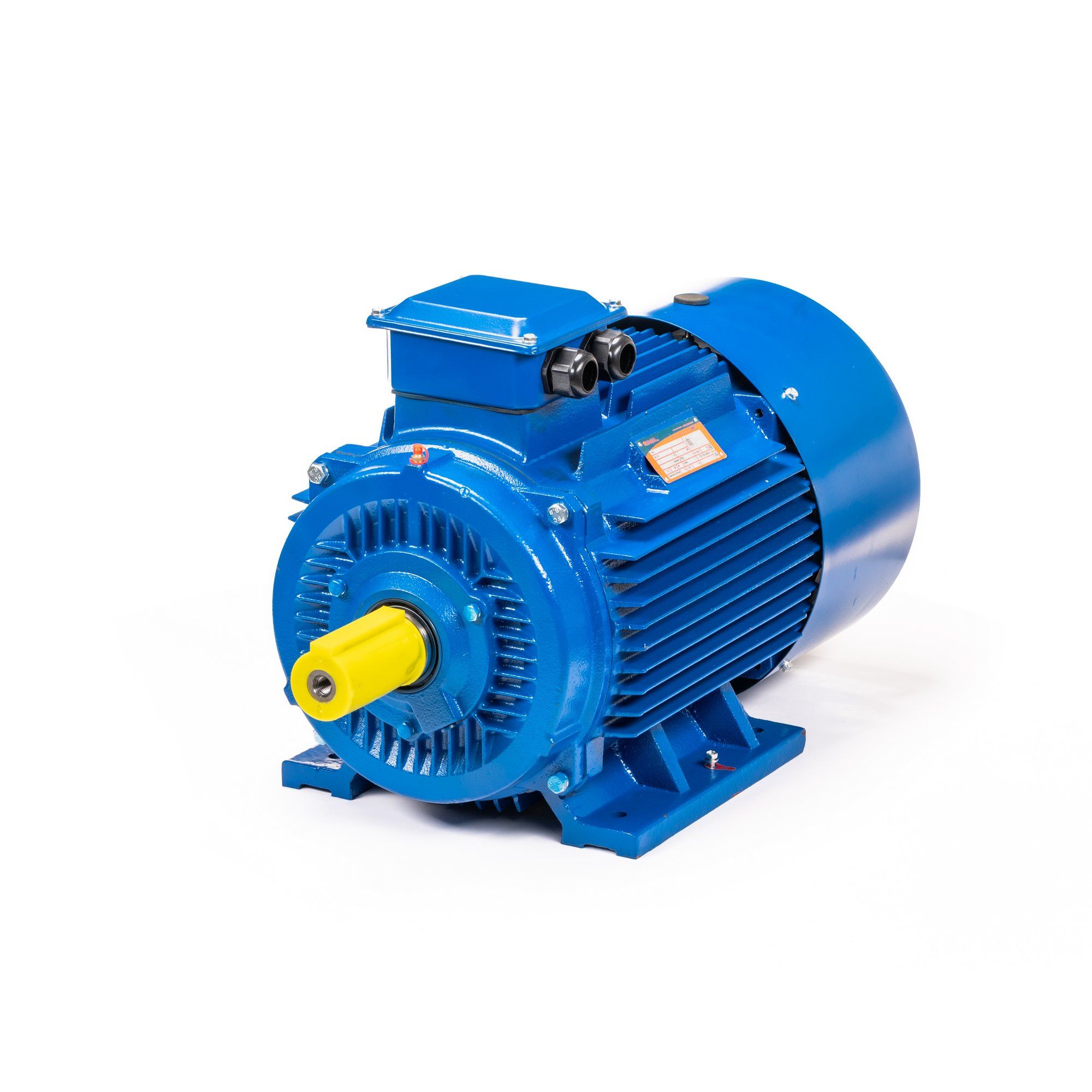

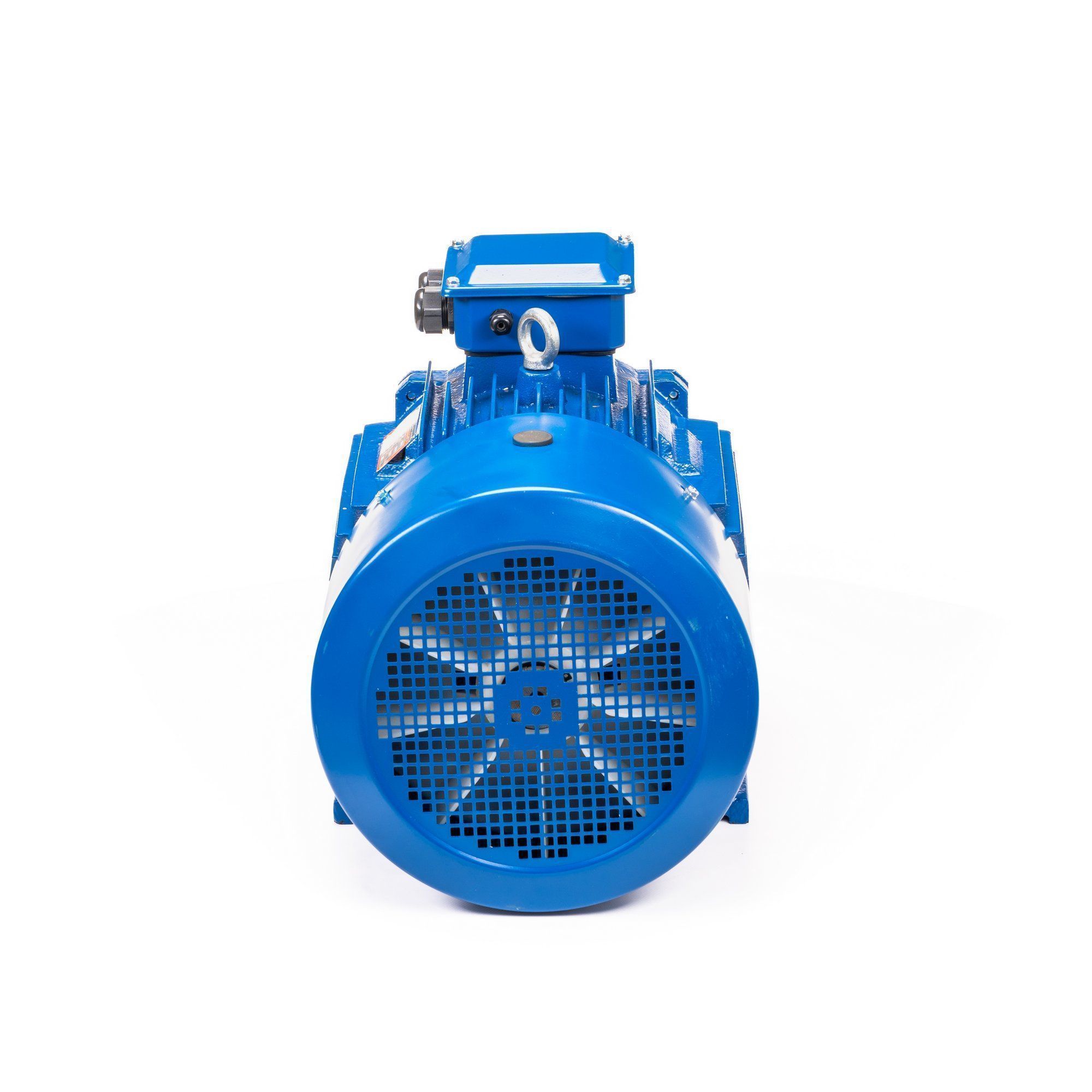

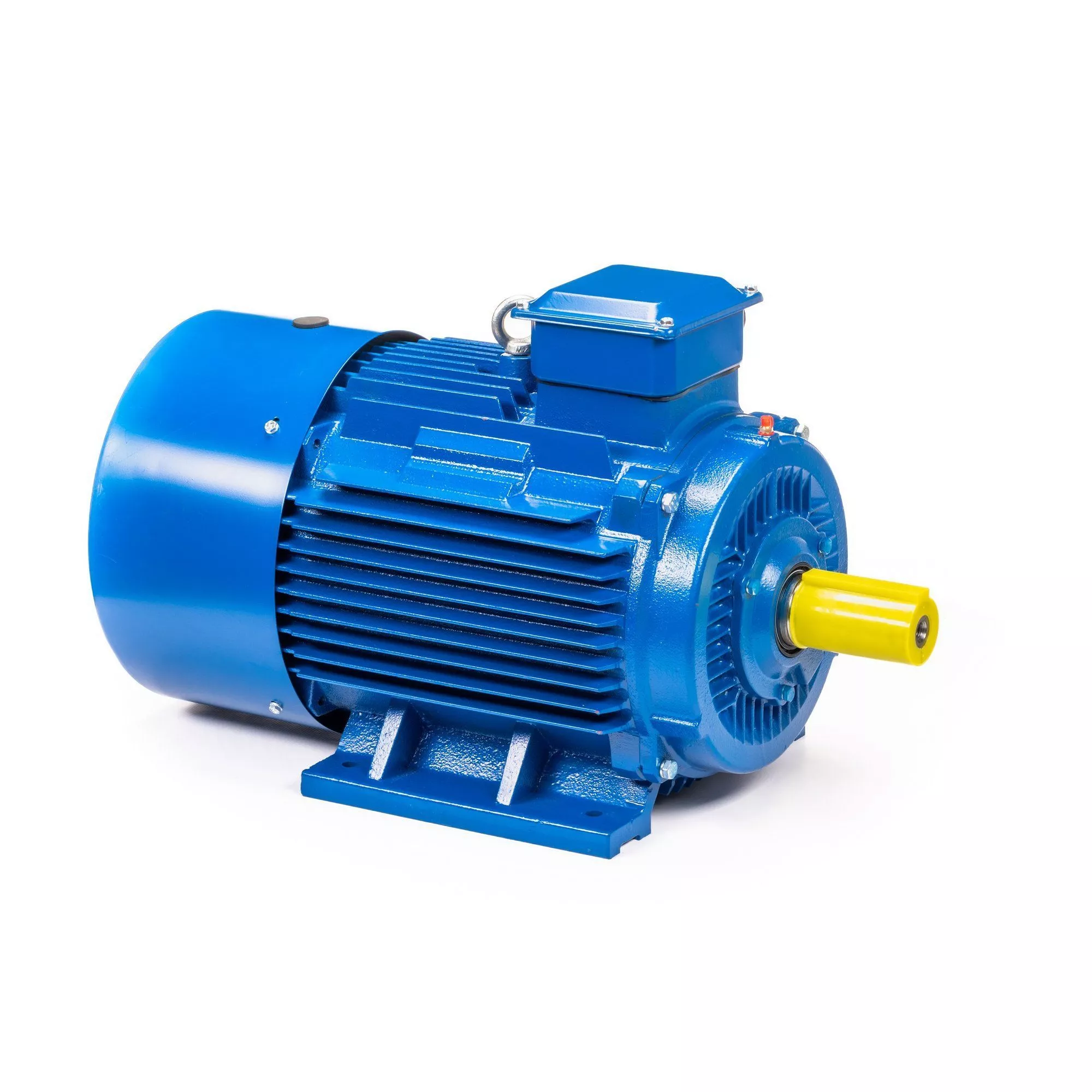

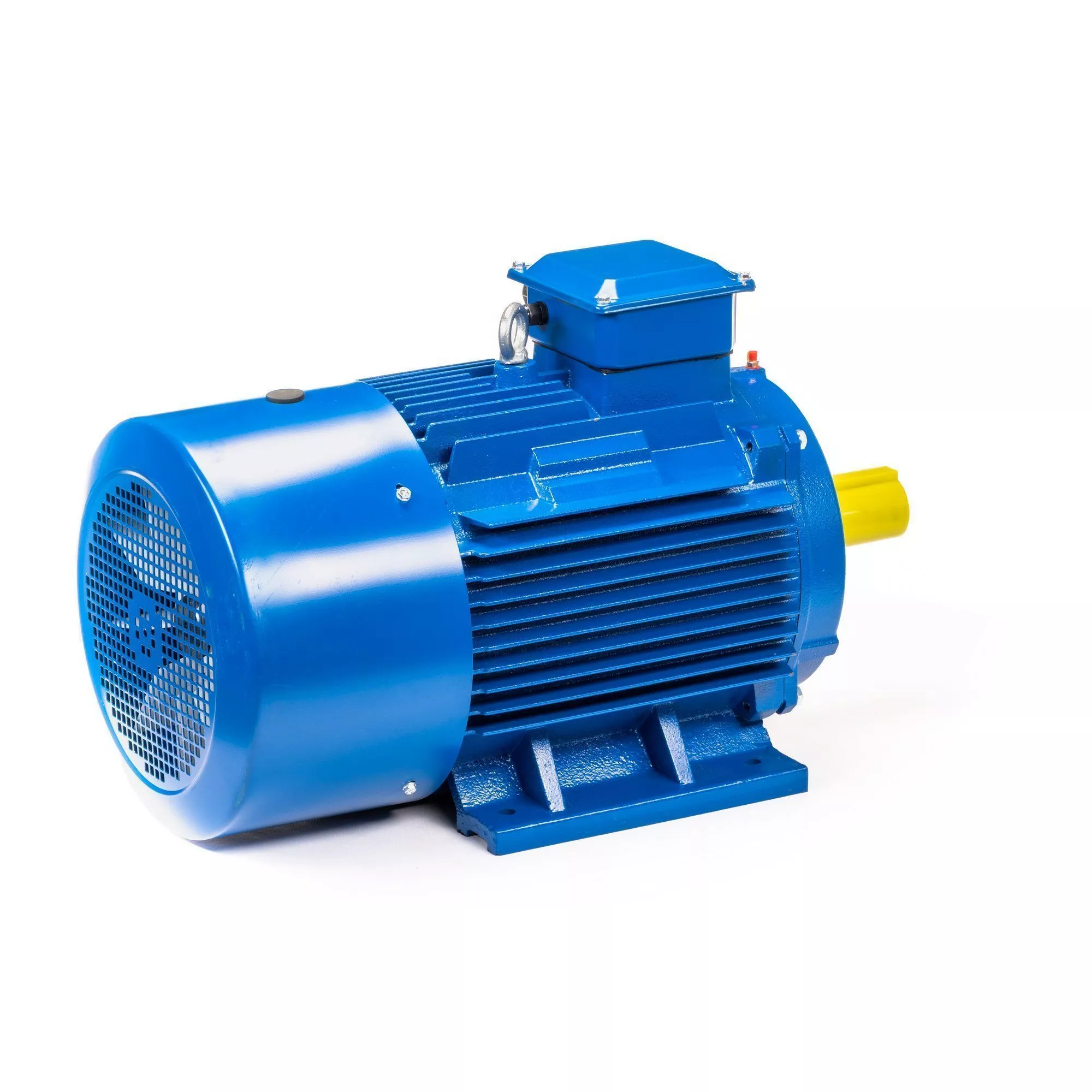

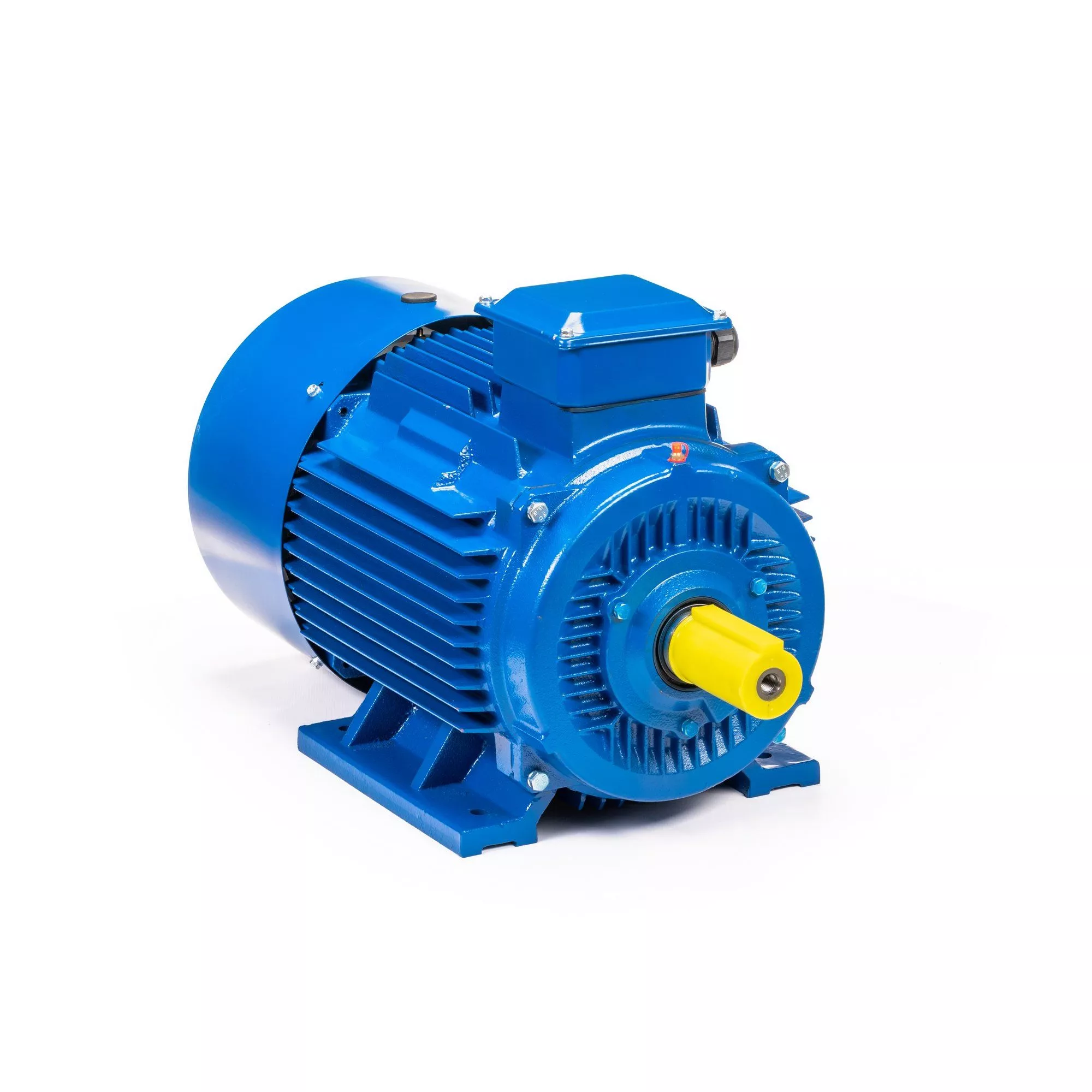

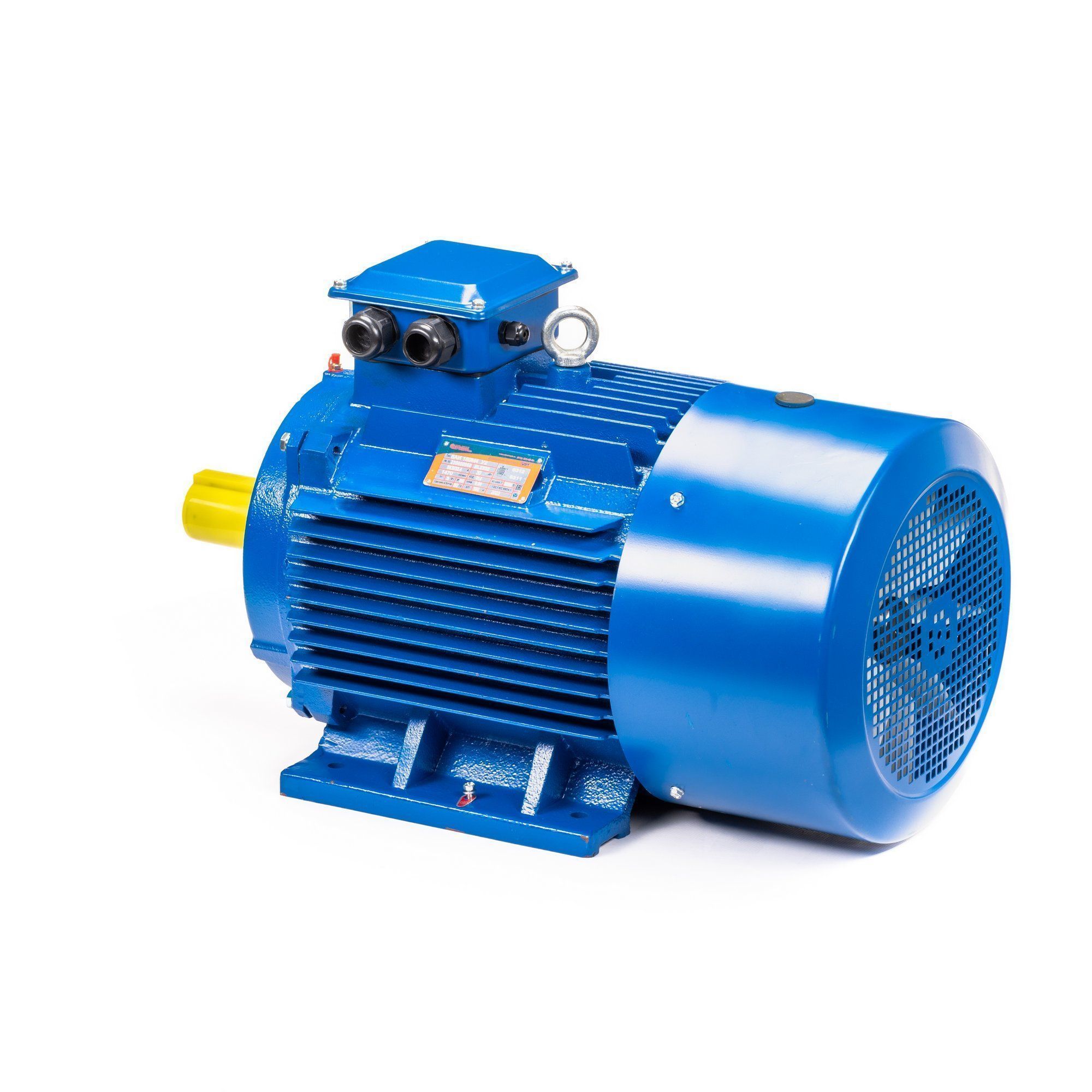

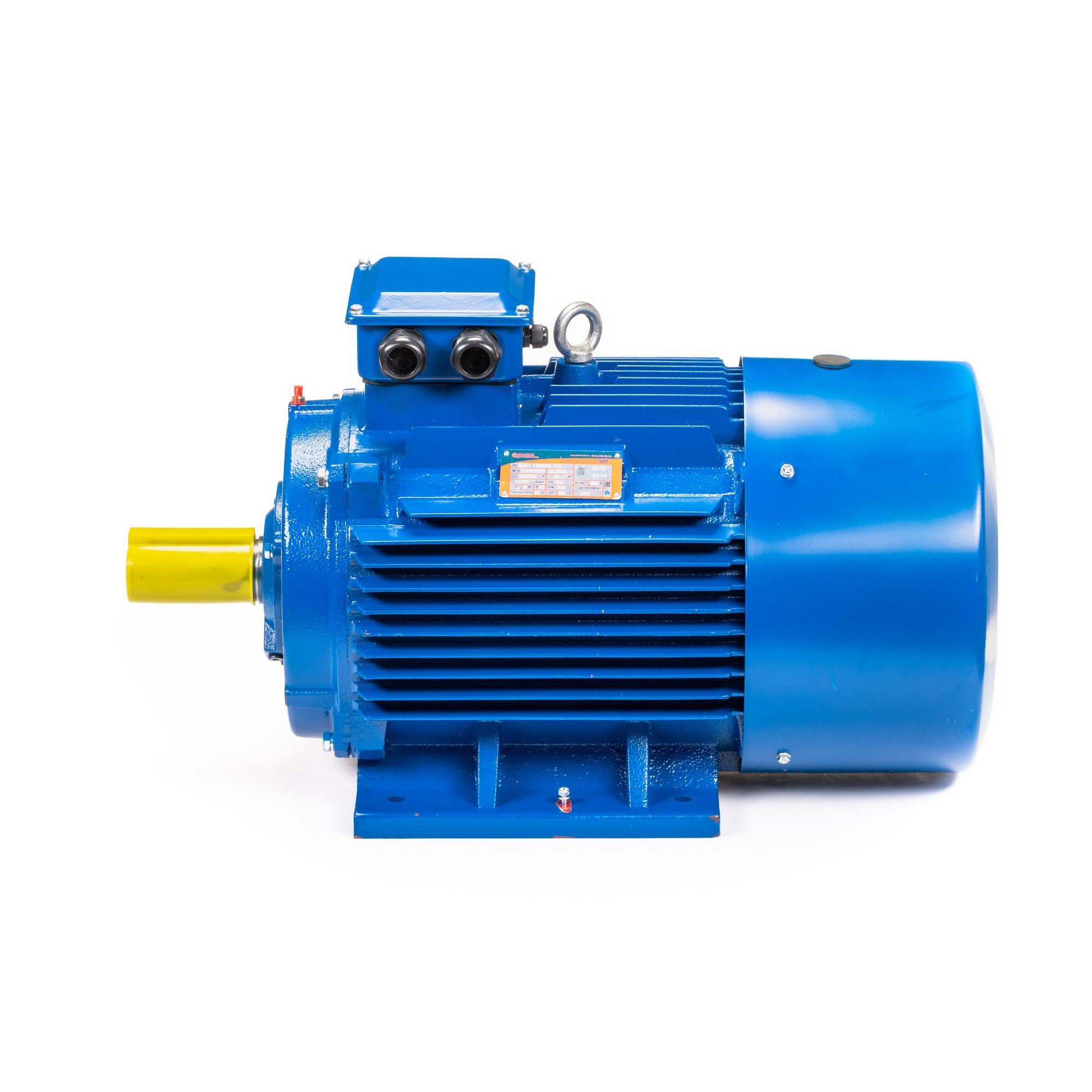

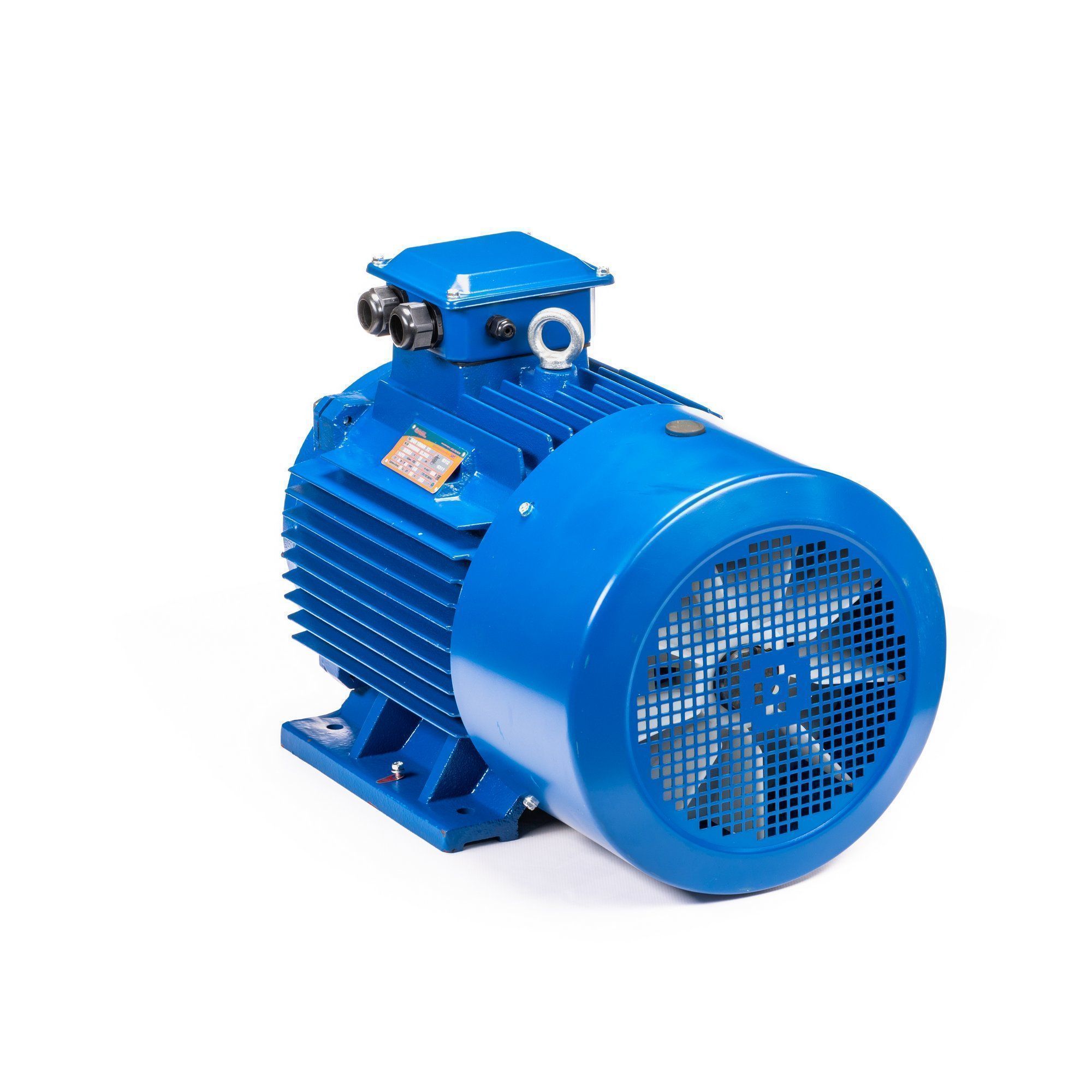

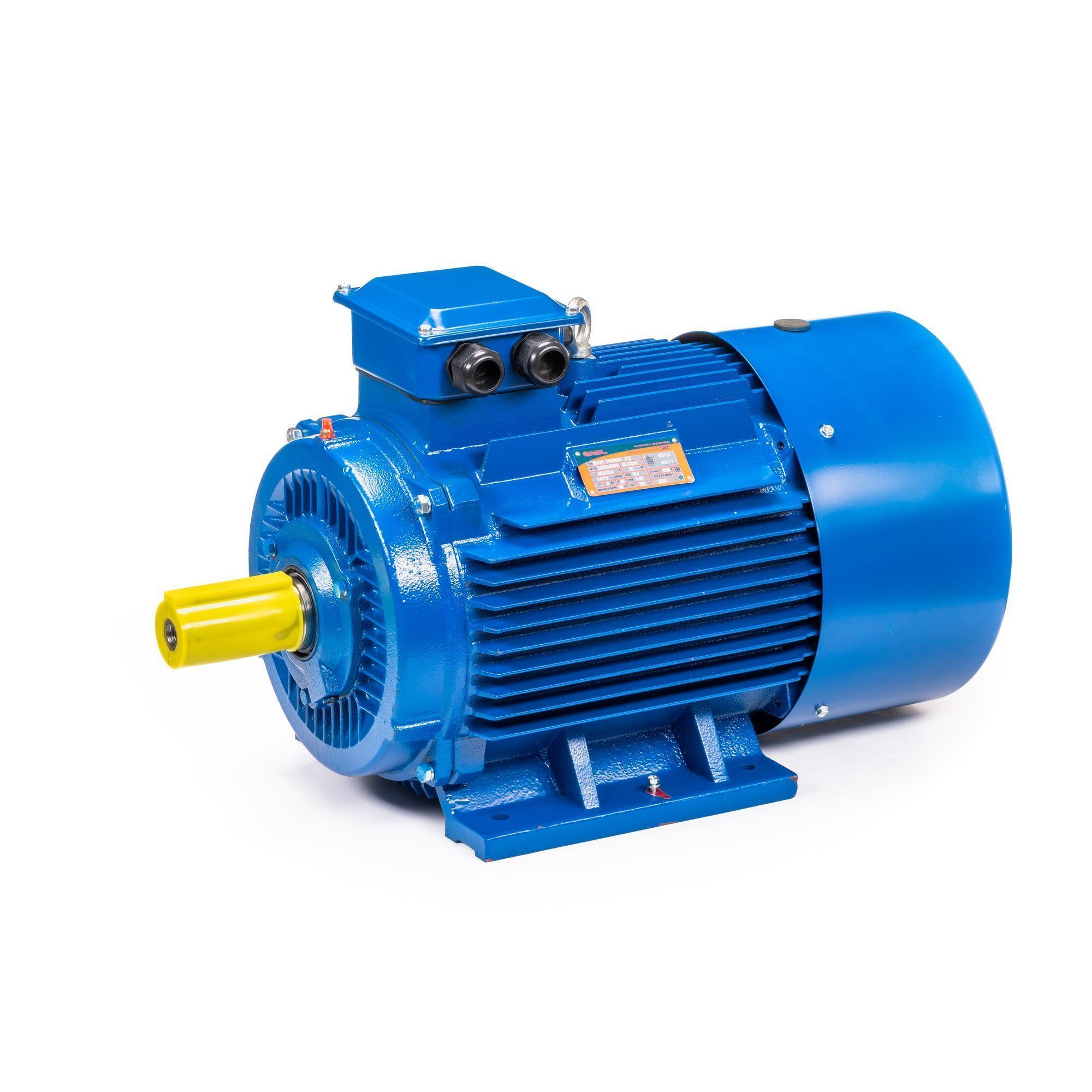

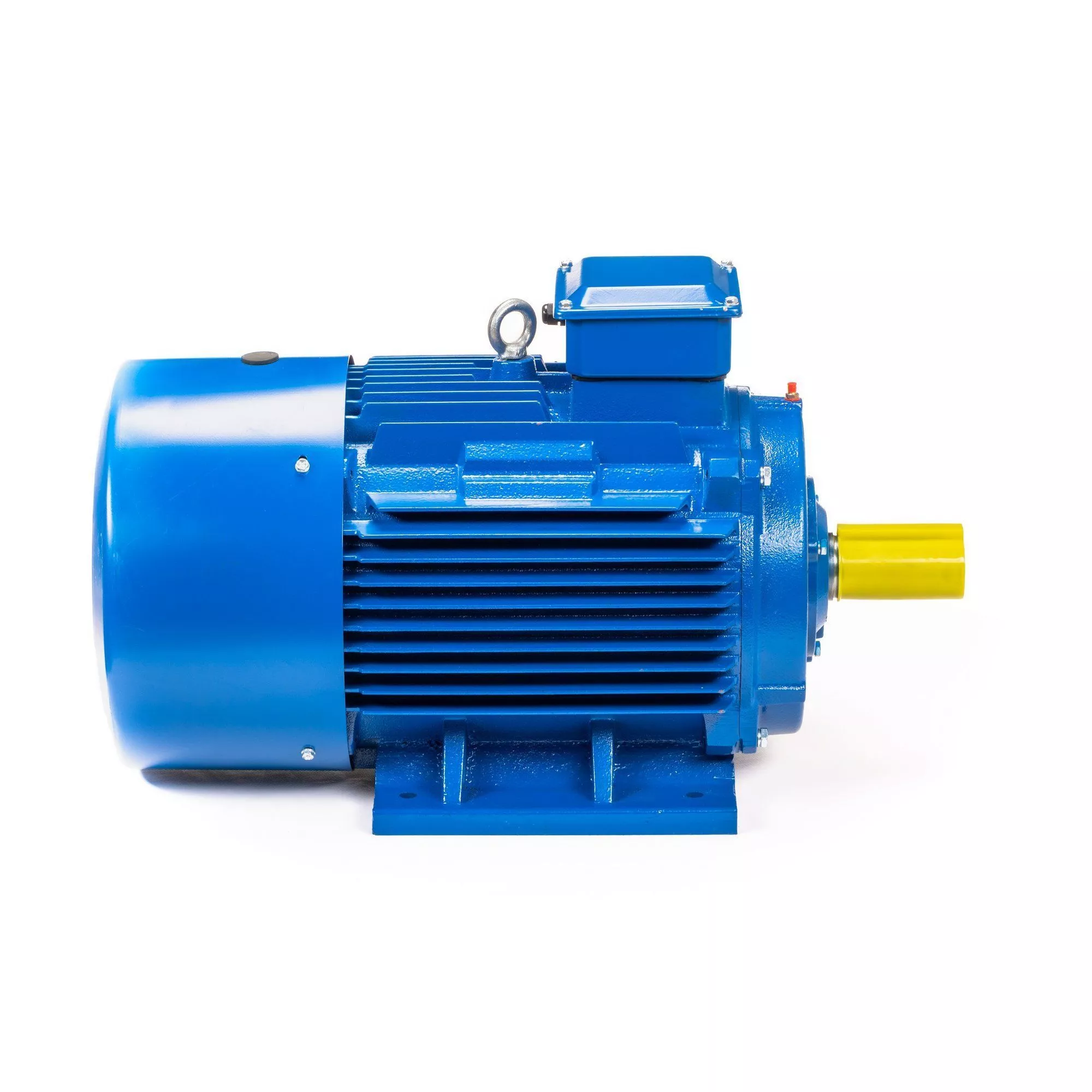

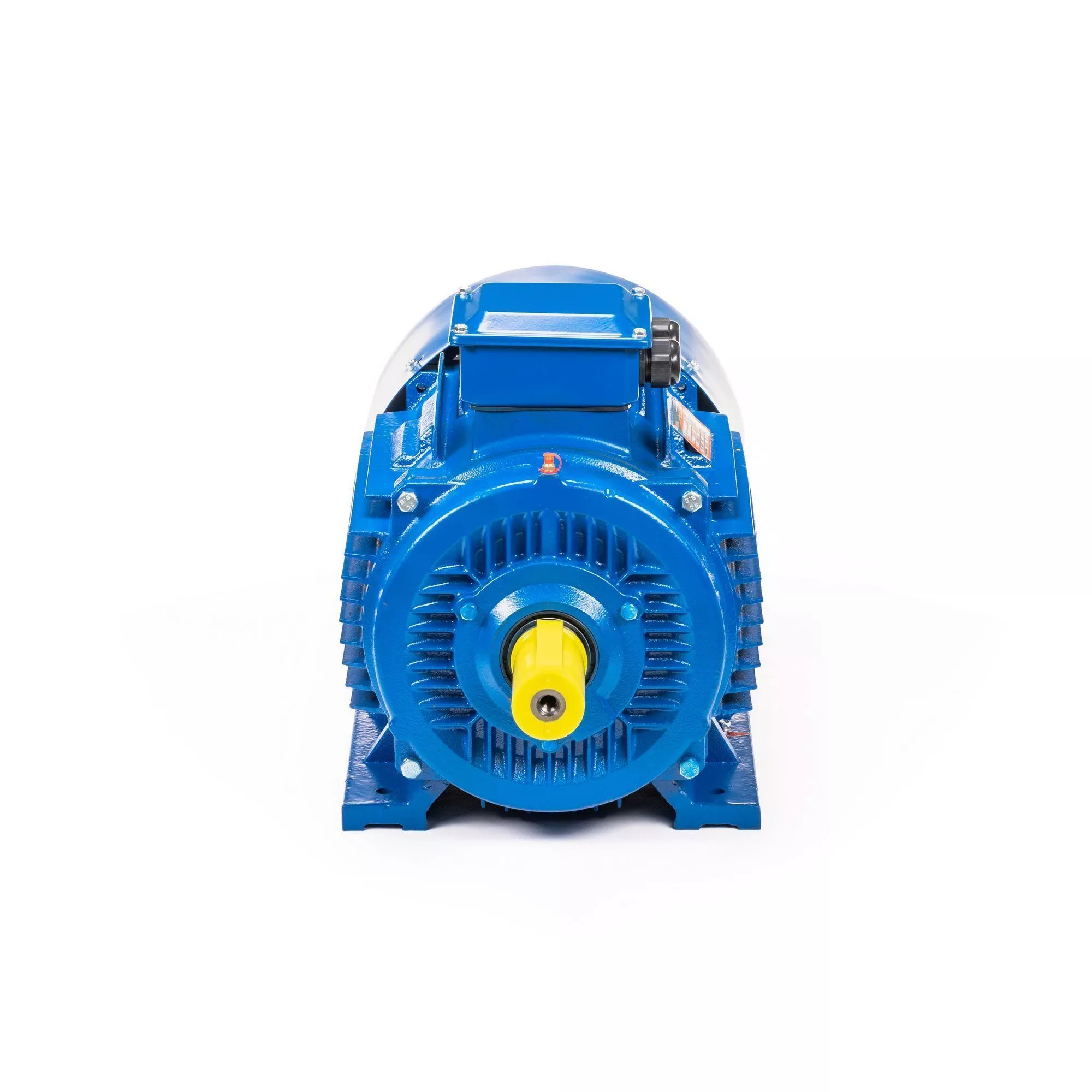

Электродвигатель 5АИ 250 М8 45/750 IM1001

Техническое описание электродвигателя 5АИ 250 М8 45/750 IM1001

1. Общие сведения

• Тип двигателя: Трехфазный асинхронный двигатель с короткозамкнутым ротором.
• Серия: 5АИ (Соответствует международным стандартам IEC, повышенная энергоэффективность).
• Габарит: 250 (мм, высота оси вращения).
• Монтажное исполнение: IM1001 (Горизонтальное исполнение, крепление на лапах).
• Режим работы: S1 (Продолжительный режим работы).

2. Электрические параметры

• Номинальная мощность: 45 кВт.
• Номинальная частота вращения: 750 об/мин (соответствует 8-полюсному исполнению при 50 Гц).
• Номинальное напряжение: 380/660 В (возможность подключения “треугольник”/”звезда”).
• Номинальная частота сети: 50 Гц.
• КПД: Соответствует классу энергоэффективности IE3 (согласно IEC 60034-30-1), типичное значение >92%.
• Степень защиты: IP55 (Защита от пыли и водяных струй).
• Класс изоляции: F (допустимый нагрев до 155°C).

3. Конструктивные особенности

• Корпус: Чугунный, литой, обеспечивающий высокую прочность, виброустойчивость и эффективный теплоотвод.
• Станина: Оснащена крепежными лапами для надежной горизонтальной установки.
• Вал: Цилиндрический, со шпоночным пазом (стандартные размеры по ГОСТ).
• Подшипники: Высококачественные радиальные шарикоподшипники закрытого типа с долгим сроком службы.
• Система охлаждения: IC 411 – принудительное воздушное охлаждение с помощью осевого вентилятора.
• Клеммная коробка: Расположена сверху (или сбоку, уточнять по документации), обеспечивает удобный доступ для подключения.
• Защита от перегрева: Возможность установки термодатчиков (PTC, Pt100) для контроля температуры обмоток (опционально).

4. Эксплуатационные характеристики

• Высокий крутящий момент: Обеспечивает надежный пуск и работу под нагрузкой, особенно при пониженных оборотах.
• Допустимая температура окружающей среды: -40°C до +40°C (стандартное исполнение).
• Допустимая высота над уровнем моря: До 1000 м.

5. Области применения

• Привод насосов, требующих высокий крутящий момент (например, объемные насосы).
• Компрессоры.
• Вентиляторы и дымососы большой мощности.
• Редукторы, приводящие в движение конвейеры, смесители, мешалки.
• Металло- и деревообрабатывающие станки.
• Горнодобывающее оборудование.
• Другие промышленные механизмы, работающие на пониженных оборотах.

6. Преимущества

• Высокая мощность и крутящий момент для работы с тяжелыми нагрузками.
• Энергоэффективность (IE3) снижает эксплуатационные расходы.
• Надежность и долговечность благодаря качественным материалам и конструкции.
• IP55 защита обеспечивает работу в сложных условиях.
• Универсальность применения.
• Простота монтажа (IM1001).

7. Нормативная документация

• ГОСТ 183-74, ГОСТ Р 51689-2000.
• IEC 60034-1, IEC 60034-30-1.
